IC晶片是現代科技的心臟。本文深入介紹不同IC種類與龐大的IC產業鏈，並拆解生活中的IC應用實例，同時解答IC晶片常見問題。若有晶片卡製作需求，文末也為你推薦擁有專業技術與豐富經驗的品牌「第一美卡」！
目錄
一、IC 晶片是什麼？快速了解晶片、IC 與半導體的關係
（一）晶片是什麼？簡單了解 IC 意思與晶片組成
（二）半導體是晶片嗎？IC、晶片、半導體差異比較
二、IC 種類有哪些？常見 IC 晶片類型、功能介紹
（一）記憶體 IC：資料儲存的倉庫
（二）微元件 IC：系統運作的大腦
（三）邏輯 IC：邏輯判斷的執行者
（四）類比 IC：數位與現實的橋樑
三、解密 IC 產業鏈：從晶片設計到封測的上中下游製程
（一）上游：IC 設計
（二）中游：IC 製造
（三）下游：IC 封裝測試
四、IC 應用無處不在！生活中常見的 4 個 IC 晶片應用實例
（一）IC 卡片
（二）3C 電子產品
（三）AI 智慧系統
（四）車用自動化系統
五、IC 晶片是用什麼做的？晶片卡會有消磁問題嗎？常見問題總整理
（一）晶片是用什麼做的？
（二）晶片多少錢？價格受哪些因素影響？
（三）IC 晶片卡會容易消磁或損壞嗎？
一、IC 晶片是什麼？快速了解晶片、IC 與半導體的關係
IC 晶片可說是現代電子設備的「大腦」，被廣泛應用於電腦、手機、家電、感應式卡片等日常會使用到的物品中。IC 晶片將龐大的電路系統縮小整合於一塊矽晶片上，能夠讓產品具備處理、記憶資料的能力。以下介紹半導體、IC 與晶片的組成關係，帶你簡單了解複雜的電路世界。
（一）晶片是什麼？簡單了解 IC 意思與晶片組成
IC 的全名為 Integrated Circuit（積體電路），如果將傳統由電線、電晶體組成的龐大電路比喻成一座佔地廣闊的實體城市，那麼 IC 就是一座「微縮城市」，將這整座城市的交通網路、建築與電力系統，高度濃縮在一個微小的空間裡。
IC 透過精密的光刻技術，將數以億計的電子元件（如電晶體、電阻、二極體等）整合在極小的矽晶圓（Wafer，由高純度矽製成的圓形薄片）上。電路設計完成後，圓形的矽晶圓會被切割成數千個名為「裸晶」（Die）的小方塊，裸晶經過封裝會成為具備特定功能的「晶片」。這也就是我們在感應式卡片、3C 產品中所使用的核心元件。
（二）半導體是晶片嗎？IC、晶片、半導體差異比較
半導體、IC 與晶片 3 者的關係緊密，但在產業定義上有著層次性的差別。可以將這 3 者簡單理解為從「材料」到「設計」再到「成品」的進化過程：
- 半導體（Semiconductor）：半導體是一種導電性能介於導體與絕緣體之間的材料，目前最常見的主流材料為矽，同時也是製作晶片的基礎原料。沒有半導體，就無法製作出後續的電子元件，若以建築比喻，半導體就像是最基礎的水泥。
- IC（積體電路）：IC 指的是將大量電子元件與電路功能整合於單一半導體基板上的電子電路，刻蝕在晶圓上，後續會從晶圓上被切割下來、成為具備完整功能的裸晶。IC 是決定後續產品功能的關鍵，就像是建築設計圖，會定調房屋的整體結構。
- 晶片（Chip）：一般日常所稱的「晶片」，多半是指已完成封裝、可直接安裝於電子產品中的 IC 元件，將 IC 裸晶包覆在環氧樹脂或陶瓷外殼內，並引出接腳（Pins），就能夠被安裝到各式產品上。所謂接腳，是指晶片與外部電路連接的導電端點，負責傳輸電力與訊號，使晶片能正常運作。若以建築比喻，晶片即為最終完工的房屋。
大家常說的「IC 晶片」，其實是為了方便溝通而將 2 個術語結合的通用稱呼，指的是具備特定電路功能（IC），且已經封裝完畢可以直接使用的電子元件（晶片）。
| 定位 | 比喻（以建築為例） | |
| 半導體 | 原材料 | 水泥 |
| IC | 電路設計 | 結構設計圖 |
| 晶片 | 功能性成品 | 完工的房屋 |

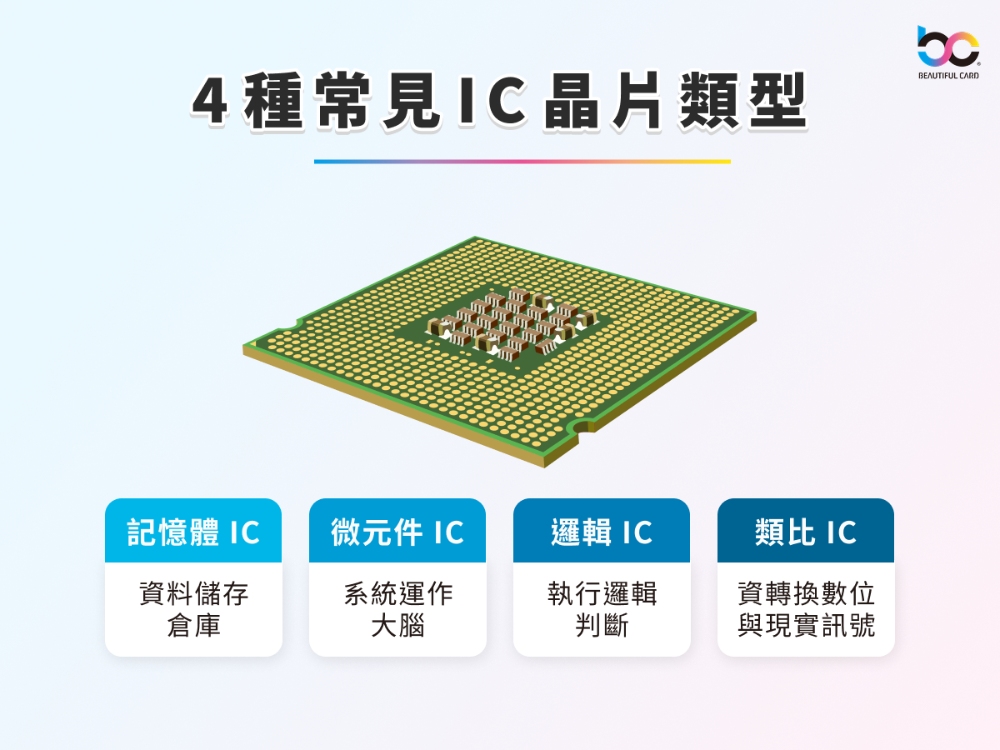

二、IC 種類有哪些？常見 IC 晶片類型、功能介紹
IC 晶片並非單一功能的產品，根據處理訊號的方式與核心任務的不同，主要分為記憶體 IC、微元件 IC、邏輯 IC、類比 IC 等 4 大類型。以下簡單說明 4 個類型的特點及主要應用領域，幫助你更了解不同 IC 種類的差異。
（一）記憶體 IC：資料儲存的倉庫
記憶體 IC 的主要功能是「儲存資料」，它是數位世界的基礎，從簡單的數字密碼到複雜的作業系統皆可存放，主要可以分為暫時儲存資料的 RAM 以及永久存放資料的 ROM 或 Flash。
- RAM（揮發性記憶體）：如同大腦的短期記憶，處理速度極快，但斷電後資料會消失（如電腦記憶體）。
- ROM／Flash（非揮發性記憶體）：如同大腦的長期記憶，資料能永久存放，即使失去電源也不會丟失（如隨身碟、手機儲存空間、門禁感應卡等）。
💡 應用實例
在晶片識別證、儲值卡或健保卡中，會植入非揮發性的記憶體 IC，負責儲存員工編號、加密金鑰、點數餘額或個人病歷的資料，讓卡片即使沒有通電也不會遺失資料，同時兼顧使用便利與資料安全。
IC 晶片卡訂製需求，歡迎聯繫「第一美卡」！
（二）微元件 IC：系統運作的大腦
微元件 IC 具備處理器功能，能夠進行邏輯運算，也能夠執行指令並控制其他元件，是系統中的決策中心。同時可接收外部訊號，經由判斷後下達指令給內部的電子元件，最常見的微元件 IC 包括微處理器（MPU）與微控制器（MCU）。
- 微處理器（MPU）：MPU 主要只負責高速運算，本身不具有儲存空間，必須額外搭配記憶體和儲存設備才能運作。MPU 運算能力極強、能處理複雜圖形或作業系統，但其體積較大且耗電較高，通常應用在智慧型手機、電腦、工業伺服器中。
- 微控制器（MCU）：MCU 將運算核心、記憶體（RAM／ROM）及各種周邊介面通通整合在一顆晶片內，不需要外接太多零件就能獨立運作，體積小且耗電低。常見於遙控器、智慧家電及智慧識別證讀卡機中。
💡 應用實例
除了常見的智慧型手機與智慧手錶外，日常中最廣泛的微元件 IC 應用便是感應式讀卡機。讀卡機內的微元件 IC 可即時運算、比對識別證傳來的加密訊號，並在毫秒之間決定是否開啟門禁解鎖。
（三）邏輯 IC：邏輯判斷的執行者
邏輯 IC 負責處理「0 與 1」的數位運算，能夠處理龐大的數據，進行邏輯判斷、定址（為數位資料進行標註方便處理器找到資料位置）或資料處理。生活中常聽見的 CPU（中央處理器）與 GPU（圖形處理器）都屬於廣義的邏輯 IC。
- CPU（中央處理器）：CPU 核心數量較少（通常為 6～64 個），一次可處理的事情不多，但擅長複雜的邏輯推理，主要用於專注執行需要高度智慧的少量任務，可做為電腦、手機的主要處理器。
- GPU（圖形處理器）：GPU 的核心數量極多（通常為數千個），主要應用於繪圖和數學運算，擅長同時處理大量、重複且簡單的任務，也可用於 AI 模型的訓練中（如影像辨識、自然語言處理等）。
💡 應用實例
邏輯 IC 負責控制電子產品中從簡單到複雜的運作，例如電腦處理器、AI 運算晶片等。在智慧辦公室系統中，邏輯 IC 可處理所有裝置間的資料串流，確保從打卡紀錄到雲端同步的過程分秒不差、運作流暢。
（四）類比 IC：數位與現實的橋樑
類比 IC 專門處理連續性的自然訊號，例如聲音震動、光線強弱、溫度起伏或電壓波動等。類比 IC 能將這些現實世界的訊號轉化為數位資訊，或是將數位訊號轉為實質輸出內容。
- ADC（類比轉數位）：ADC 負責將現實世界中可透過感官察覺的連續訊號擷取下來，轉換成電腦能夠處理的數位資料。例如將聲音轉為 MP3 檔、將心跳搏動轉為心率數字、將熱度轉為溫度計上的數值等。
- DAC（數位轉類比）：DAC 可將將電腦裡的數位指令，轉換成現實世界可以感受到的「物理變化」，像將音樂檔案轉換為驅動喇叭的電壓，讓歌聲能順利播放；或是接收調光指令數據，改變燈炮的輸出電量調整亮度。
💡 應用實例
類比 IC 包含電源管理晶片（PMIC）與各類感測器，主要用於決定電子產品的續航力與訊號接收的靈敏度。以無線感應卡片為例，高品質的類比前端線路能確保卡片在與讀卡機靠近時，訊號接收更敏銳、通訊更穩定。

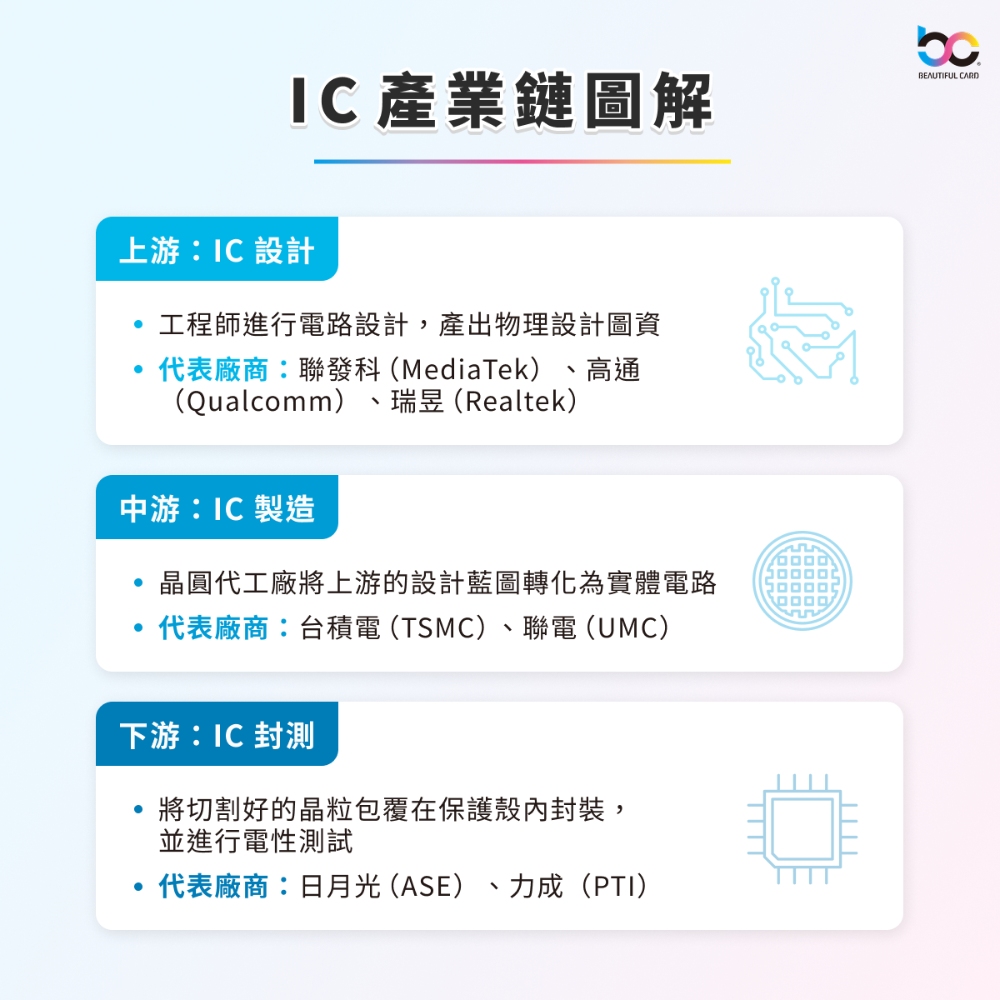

三、解密 IC 產業鏈：從晶片設計到封測的上中下游製程
半導體產業擁有明確的垂直分工體系，1 顆微小的 IC 晶片，從設計、製作、封裝到最終嵌入各式產品中，必須跨越上、中、下游 3 大領域的精密協作。
（一）上游：IC 設計
上游的 IC 設計為 IC 產業的起點，設計工程師會使用 EDA（電子設計自動化）工具，在幾平方毫米的空間內，規劃出數十億個電晶體的排列組合，設計出複雜的電路路徑與邏輯功能。
此階段的公司通常不會有工廠，即為「無廠半導體公司」（Fabless），主要專注於 IC 的設計、研發與銷售。為了縮短開發週期，有些公司也會把部分設計環節外包給「IC 設計服務公司」（僅提供外包設計服務，沒有自己的工廠和晶片產品）。
- 代表廠商：聯發科（MTK）、高通（QCOM）、瑞昱（RTK）。
- 關鍵產出：上游 IC 設計最終會產出物理設計圖資，這份圖資決定了晶片的功能性，也是後續中游廠商製造的基準。
（二）中游：IC 製造
中游的 IC 製造負責將上游的設計藍圖轉化為實體電路，是整個 IC 產業中設備最昂貴、技術成本最高的環節。在無塵室中，晶圓代工廠會透過光刻（印上電路圖）、蝕刻（以化學藥劑或電漿洗去晶圓上多餘的材料）、離子布植（將離子打入矽晶圓內部，使其可控制電流）等數道精細手續，將電路「刻」在矽晶圓上。
- 代表廠商：台積電（TSMC）、聯電（UMC）。
- 關鍵產出：IC 製造工廠最終會製造出含有數百至數千顆晶粒的完整晶圓，此時的矽晶圓尚未被切割，因此晶片仍黏在圓盤上，無法直接使用。
（三）下游：IC 封裝測試
當晶圓製造完成後，就會進入下游階段的封裝測試。封裝測試是晶片進入市場前的最後關卡，封裝指的是將切割好的脆弱晶粒包覆在保護殼內，並連接接腳以便傳遞電力與訊號；封裝完成後就會透過精密設備進行電性測試，剔除功能不良的次級品，確保每顆晶片都能正常運作。
- 代表廠商：日月光（ASE）、力成（PTI）。
- 關鍵產出：經過完整的封裝與測試流程，就能夠產出具備完整外部接腳、可直接焊接到電路板或嵌入 IC 卡片中的獨立晶片成品。
四、IC 應用無處不在！生活中常見的 4 個 IC 晶片應用實例
微小的 IC 晶片在生活中其實隨處可見，諸如公司或住家的進出門禁、每天都會使用到的電子產品、智慧家電，當中全部含有 IC 晶片，為我們處理龐大的數據與資訊。IC 晶片用途極廣，以下是日常生活中最常見的 4 個 IC 應用領域：
（一）IC 卡片
IC 卡片為大眾日常生活中最頻繁接觸的 IC 應用。傳統磁條卡因資料未加密、無動態驗證機制等原因，容易被側錄導致資料外洩，或因磁場干擾而消磁；嵌入 IC 晶片的卡片，則具備資料加密與運算能力，並且能夠做到感應付款、解除門禁等功能。
應用實例
- 金融支付：信用卡、金融卡（透過晶片內的加密金鑰進行雙向認證，支援感應式與接觸式交易）。
- 交通與諸值：悠遊卡、一卡通、點數卡、儲值卡（利用 IC 晶片儲存點數與餘額）。
- 身分識別：員工識別證、健保卡（利用 IC 晶片儲存個人資料）。
- 安全管理：飯店／公司／社區門禁卡（利用 IC 晶片儲存卡片代碼，進行身分識別）。
（二）3C 電子產品
舉凡需要處理資料、顯示影像或連接網路的設備，內部都佈滿了各類 IC 晶片，負責維持運作的速度與穩定度。這些精密元件相互協作，能夠決定產品的反應速度、螢幕顯示細膩度以及電池續航力，是現代 3C 產品效能表現的指標。
應用實例
- 通訊與運算：智慧型手機、平板電腦（利用單一晶片整合 CPU 與 GPU，在極小空間內發揮強大運算實力）。
- 影像顯示：電腦螢幕、數位攝影機（透過類比 IC 調整像素電壓，精準呈現高畫質色彩與動態對比）。
- 穿戴式裝置：智慧手錶、運動手環（利用類比 IC 與感測器捕捉心率、血氧等物理訊號，轉化為數位健康數據）。
- 無線連接：藍牙耳機、路由器（搭配 IC 晶片進行射頻訊號的轉換與編碼，確保無線傳輸的穩定度）。
（三）AI 智慧系統
隨著 AI 技術普及，專門處理神經網路（模擬人類大腦神經元結構的計算模型）運算的 IC 晶片（如 GPU）也被廣泛整合進日常生活中的 AI 家電與工業系統。這些晶片讓設備不再只是被動執行預設指令，而是能夠具備即時環境感知與自主決策的能力，實現真正的生活自動化。
應用實例
- 智慧家電：AI 變頻冷氣、AI 掃地機器人（利用神經網路處理器進行環境建模與障礙物辨識，自動規劃最佳運作範圍、路徑）。
- 智慧語音功能：智慧語音助理、智慧音響（透過 IC 晶片與 AI 演算法進行聲紋識別與自然語言理解，實現精準的語音控制）。
- 工業自動化：自動化生產線、工業機械臂（搭載 IC 晶片即時分析感測器數據，在毫秒內調整生產動作以確保品質與安全）。
- 智慧城市：智慧路燈、物聯網（IoT）監控設備（利用 IC 晶片整合大數據分析，根據車流量或光線強弱自動調節能源輸出）。
（四）車用自動化系統
隨著科技發展與智慧化需求提升，汽車產業正走向自動化與電動化。一台現代化汽車內部可能含有超過 1,000 顆 IC 晶片，負責監控從動力輸出（如引擎效能）到乘客安全（如安全氣囊）的每一個環節。這些晶片如同汽車的「神經元」，能夠確保車輛在高速行駛中對複雜路況做出即時反應。
應用實例
- 安全輔助：ADAS 自動駕駛輔助系統（利用 IC 與雷達感測晶片進行障礙物辨識，實現自動緊急煞停功能）。
- 動力管理：電動車電池管理系統（BMS）（透過 IC 晶片精準監控電池組的電壓與溫度，確保能源轉換效率與行駛安全性）。
- 行車記錄：行車記錄器、環景影像系統（搭載 IC 晶片進行高畫質影像即時編碼與儲存，提供關鍵時刻的數據資料）。
五、IC 晶片是用什麼做的？晶片卡會有消磁問題嗎？常見問題總整理
（一）晶片是用什麼做的？
晶片的原材料是「矽」（Silicon）。從沙中提取出二氧化矽，並精煉成高純度的多晶矽（Polysilicon）後，就能拉製成圓柱狀的矽晶棒。矽晶棒切割出的圓形薄片即為「矽晶圓」，透過複雜的光刻與蝕刻技術，將微小的電路印在晶圓上並切割成裸晶，接著再使用環氧樹脂或陶瓷進行「封裝」保護脆弱的電路，就是最終大家看到的黑色方塊狀晶片。
（二）晶片多少錢？價格受哪些因素影響？
IC 晶片的價格落差極大，從幾塊錢台幣的低階感應晶片，到數萬元的 AI 運算處理晶片都有。主要取決於以下 3 個因素：
- 製程先進程度：越尖端的製程所需的研發與生產成本越高，價格也更昂貴。以奈米製程為例，奈米越小（如 3 奈米製程）就代表晶片上電路與電路間的距離越小，同樣大小的晶圓能塞入更多電晶體，運算效能更強且更省電，因此價格也會更高。
- 功能複雜度：單純儲存資料的記憶體 IC 價格較親民；邏輯 IC 具備運算能力，金融級晶片則具備防拆解、防側錄的安全技術，這些功能複雜的晶片因為技術門檻高，價格自然隨之提升。
- 採購規模：IC 產業極度依賴規模經濟，訂購數量越大，單顆晶片分攤掉的設計與製作成本就越低，因此大規模訂製的平均價格會較為優惠。
（三）IC 晶片卡會容易消磁或損壞嗎？
IC 晶片卡不會有消磁的問題，與傳統磁條卡（Magnetic Stripe）不同，IC 晶片是透過電子訊號讀取資料，其內部結構完全不受外界磁場影響，因此沒有「消磁」的困擾，可以放心將晶片卡與手機、行動電源等帶有磁性的物品放置在一起。
雖然不怕磁場，但晶片非常微小且精密，若卡片過度彎折、表面嚴重刮傷或接觸到高溫、強酸強鹼，可能會導致晶片與卡體間的線路斷裂。應避免將卡片放在褲子後方口袋，以免坐壓導致晶片內部金線斷裂；也須讓卡片遠離高溫環境，否則晶片封裝層可能會受到破壞。
